СИСТЕМА ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ АРТА Х
Станки с числовым программным управлением (ЧПУ) используются для автоматизации различных производственных процессов, повышая точность, скорость и повторяемость операций. Во всех проволочно-вырезных станках АРТА используется система числового программного управления (СЧПУ) АРТА-Х–М собственной разработки.
Конструктивно СЧПУ состоит из пылезащитного электрического шкафа, блока монитора, клавиатуры и выносного пульта управления.
Для достижения большей гибкости и универсальности в СЧПУ введён ряд параметров, изменяя которые можно обеспечить наиболее подходящее для оператора функционирование системы в целом.
МОНИТОР
Основным средством индикации СЧПУ является экран монитора. В зависимости от выбранного режима меняется его содержимое.
Экран режима «ОБРАБОТКА» содержит имя выполняемой управляющей программы, индикатор текущих координат, текущую скорость перемещения электрода и другие технологические параметры, необходимые для автоматического выполнения управляющей программы во время процесса обработки заготовки.
Экран режима “ПОДГОТОВКА” содержит дополнительные блоки команд в виде графических символов для выверки и базирования электрода относительно заготовки. Оператор может выполнить эти команды независимо от программы, что существенно снижает вспомогательное время технологических операций.
Для удобства, наиболее важные элементы сгруппированы в виде отдельных окон состояния: система, гидросистема, проволока, генератор и управляющая программа. Это позволяет оператору оперативно реагировать на изменения соответствующего режима работы, своевременно корректировать технологические параметры управляющей программы и производить подналадку станка.
ПУЛЬТ

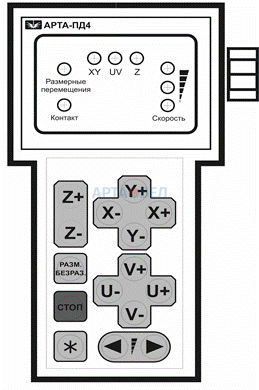

Пульт «АРТА-ПД4» предназначен для использования в составе СЧПУ АРТА Х.– и предназначен для удалённого управления. Пульт обеспечивает удобный доступ к функциям перемещения координат в СЧПУ. На встроенном в пульт экране осуществляется отображение текущего режима функционирования и параметров. С обратной стороны пульта расположен магнит, позволяющий размещать пульт на поверхностях магнитных объектов.
USB
Работа на станке с СЧПУ предполагает подготовку и выполнение ранее составленных программ. Для подготовки сложных программ, как правило, используются внешние САПР с процессорами, переводящими чертежи в управляющие программы для СЧПУ. Обмен такими программами происходит через USB накопитель, либо локальную сеть.
Комплектация
В соответствии с требованиями стандартов завода изготовителя в комплект станков АРТА входит документация на СЧПУ, которая содержит техническое описание, инструкцию по эксплуатации, спецификации, принципиальные электрические схемы, схемы электрических соединений и другая техническая документация.
