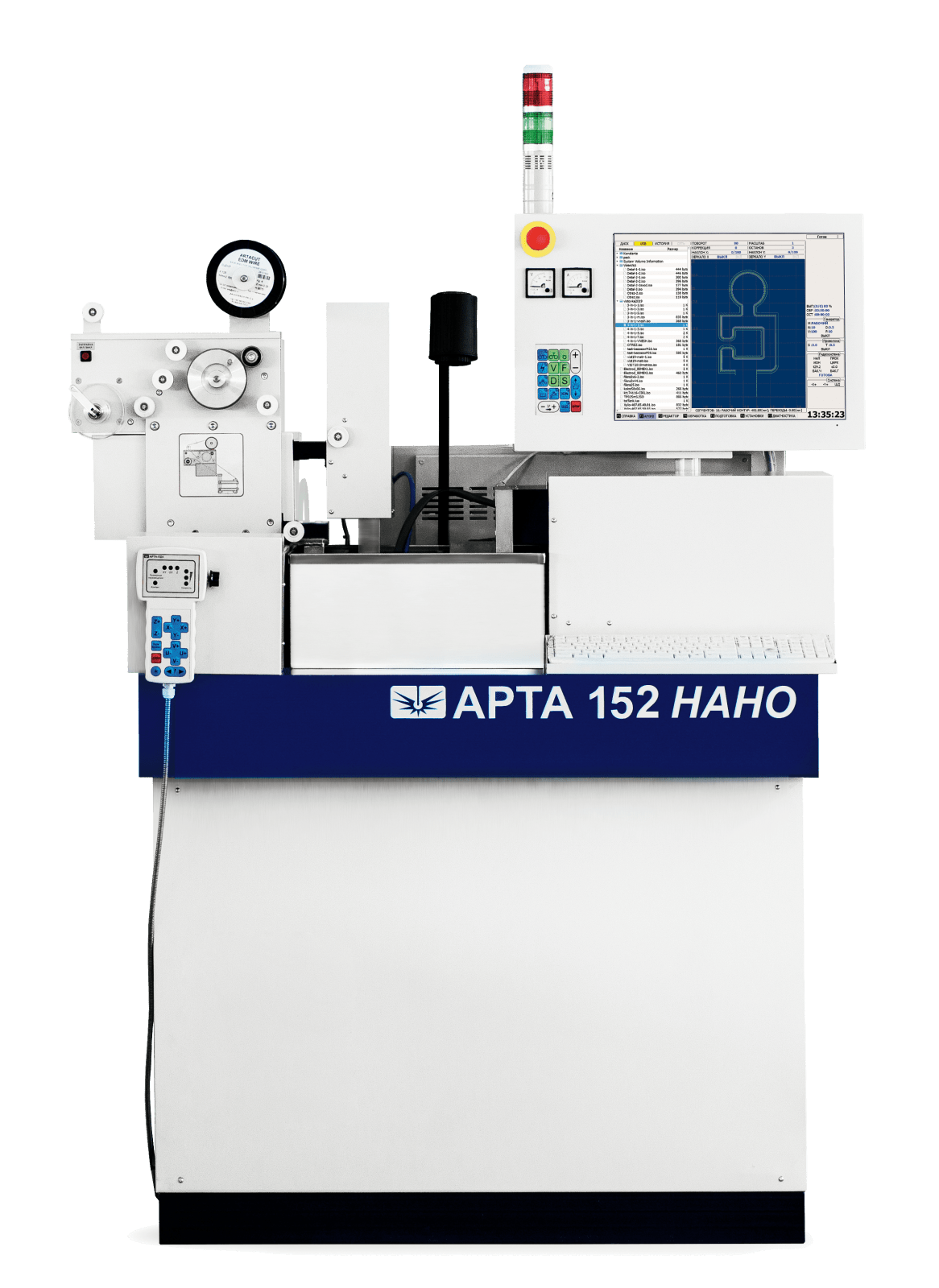

Вырезной станок АРТА 152 НАНО
Комплекс АРТА 152 НАНО разработан специально для решения задач прецизионной обработки как стандартными (диаметром 0,10-0,30 мм), так и специальными сверхтонкими проволоками-электродами (диаметром от 0,01мм = 10 мкм). Обеспечивает получение минимальной ширины прорезаемого паза менее 20 мкм. Применяется при производстве микродеталей СВЧ техники, элементов приборов нанотехнологий, изделий повышенной точности.
11000,00 Brшт
Доступно для предзаказа
Доступно для предзаказа
| Производитель |
ООО "НПК "Дельта-Тест", Россия |
|---|---|
| Тип обработки |
электроэрозионная проволочно-вырезная обработка погружного типа (ванна с механизмом подъема-опускания) |
| Классификация серии |
ультрапрецизионный класс, обработка микро электродами |
| Габаритный класс модели |
малый |
0
посетителей смотрят этот товар прямо сейчас!
Способы оплаты: Безналичный расчёт
Технические характеристики
Общее
| Количество осей |
5-ти осевой |
|---|---|
| (опция) |
(6-ая поворотная опционально) |
| Координатные перемещения X x Y основной стол |
125 x 200 мм |
| Координатные перемещения U x V корректировочный стол (наклон электрода) |
60 x 60 мм |
| Высота Z расстояние между нижней и верхней фильерой |
80 |
| Повторяемость позиционирования по осям X и Y |
± 0,75 мкм |
| Межэлектродная среда (рабочая жидкость) |
Дистиллированная (деионизованная) вода |
Параметры обработки
| Максимальные размеры заготовки (Д x Ш x В) |
250 x 160 x 80 мм |
|---|---|
| Максимальный вес заготовки |
нет ограничений по максимальному весу заготовки (только по размеру) |
| Повторяемость позиционирования по осям X и Y |
± 0,75 мкм |
| Достижимая точность обработки на детали |
± 2,5 мкм |
| Дискретность позиционирования по осям X, Y в управляющей программе (УП) обработки |
0,1 мкм |
| Обрабатываемые материалы |
Стали (любые, в том числе в закаленном состоянии), различные сплавы, цветные металлы, ковар, графит и другие (практически любые токопроводящие и полупроводниковые материалы) |
Параметры проволоки
| Диапазон возможных к применению диаметров проволоки-инструмента |
0,01 – 0,30 мм |
|---|---|
| Тип перемотки проволоки |
классическая односторонняя перемотка проволоки-электрода для прецизионной обработки (не реверсивная, не сверхскоростная) |
| Максимальная производительность по стали |
180 кв. мм/ мин |
| Достижимая шероховатость обработанной поверхности Ra |
0,6 мкм |
Электропитание
| Электропитание |
220 В / 380 В, 50 Гц |
|---|---|
| Максимальная потребляемая мощность (станок с дополнительным оснащением), не более |
9,5 кВт |
Габаритные размеры
| Габариты (Д x Ш x В) со станцией водоподготовки станочного модуля со встроенной системой ЧПУ-генератором, дополнительным оснащением станцией водоподготовки с встроенным охлаждающим агрегатом |
2000 х 2000 х 1800 мм |
|---|---|
| Масса со станцией водоподготовки станочного модуля со встроенной системой ЧПУ-генератором, в комплектации с дополнительным оснащением станцией водоподготовки (наполненной рабочей жидкостью) с охлаждающим агрегатом |
1 350 кг |
