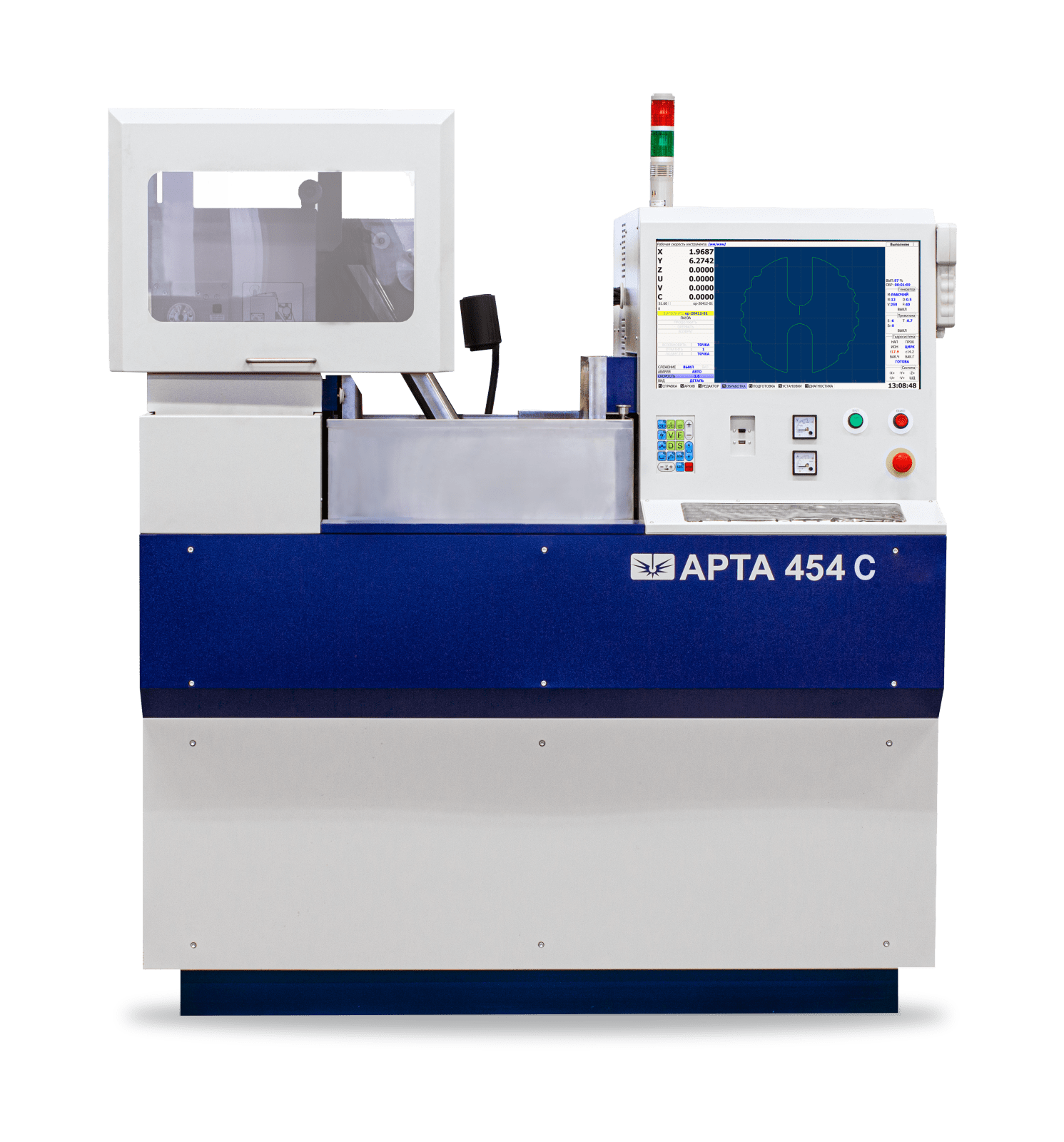

Вырезной станок АРТА 454 C
Станки АРТА 454 С отличает высочайшая точность механизмов, приводов и системы управления, жесткость конструкции и термостабильность для применения в самых требовательных областях электроэрозионной обработки материалов.
Комплекс в базовой комплектации включает систему ЧПУ последнего поколения, высокопроизводительный энергоэффективный генератор с рекуперацией энергии, гидроагрегат с холодильником-термостатом, прецизионную следящую систему по осям.
| Производитель |
ООО "НПК "Дельта-Тест", Россия |
|---|---|
| Тип обработки |
электроэрозионная проволочно-вырезная обработка погружного типа (ванна с механизмом подъема-опускания) |
| Классификация серии |
ультра-прецизионный класс |
| Габаритный класс модели |
средний |
0
посетителей смотрят этот товар прямо сейчас!
Способы оплаты: Безналичный расчёт
Технические характеристики
Общее
| Количество осей Максимальное значение перемещения в миллиметрах по соответствующим осям: X, Y – обработка по контуру Z – высота заготовки U, V – регулировка наклона проволоки С – поворотный стол |
5-ти осевой |
|---|---|
| (опция) |
(6-ая поворотная опционально) |
| Координатные перемещения X x Y |
200 x 320 мм |
| Координатные перемещения U x V корректировочный стол (наклон электрода) |
60 x 60 мм |
| Высота Z расстояние между нижней и верхней фильерой |
120 мм |
| Повторяемость позиционирования по осям X и Y |
± 0,75 мкм |
| Межэлектродная среда (рабочая жидкость) |
Дистиллированная (деионизованная) вода |
Параметры обработки
| Повторяемость позиционирования по осям X и Y |
± 0,75 мкм |
|---|---|
| Максимальные размеры заготовки (Д x Ш x В) |
420 x 300 x 120 мм |
| Максимальный вес заготовки |
нет ограничений по максимальному весу заготовки (только по размеру) |
| Достижимая точность обработки на детали |
± 2,5 мкм |
| Дискретность позиционирования по осям X, Y в управляющей программе (УП) обработки |
0,1 мкм |
| Обрабатываемые материалы |
Стали (любые, в том числе в закаленном состоянии), различные сплавы, цветные металлы, ковар, графит и другие (практически любые токопроводящие и полупроводниковые материалы) |
Параметры проволоки
| Диаметр проволоки |
0,05 – 0,30 мм |
|---|---|
| Тип перемотки проволоки |
классическая односторонняя перемотка проволоки-электрода для прецизионной обработки (не реверсивная, не сверхскоростная) |
| Максимальная производительность по стали |
180 кв. мм/ мин |
| Достижимая шероховатость обработанной поверхности Ra |
0,6 мкм |
Электропитание
| Электропитание |
220 В / 380 В, 50 Гц |
|---|---|
| Максимальная потребляемая мощность (станок с дополнительным оснащением), не более |
9,5 кВт |
Габаритные размеры
| Габариты (Д x Ш x В) со станцией водоподготовки станочного модуля со встроенной системой ЧПУ-генератором, дополнительным оснащением станцией водоподготовки с встроенным охлаждающим агрегатом |
1900 х 1700 х 1850 мм |
|---|---|
| Масса со станцией водоподготовки станочного модуля со встроенной системой ЧПУ-генератором, в комплектации с дополнительным оснащением станцией водоподготовки (наполненной рабочей жидкостью) с охлаждающим агрегатом |
1 850 кг |
