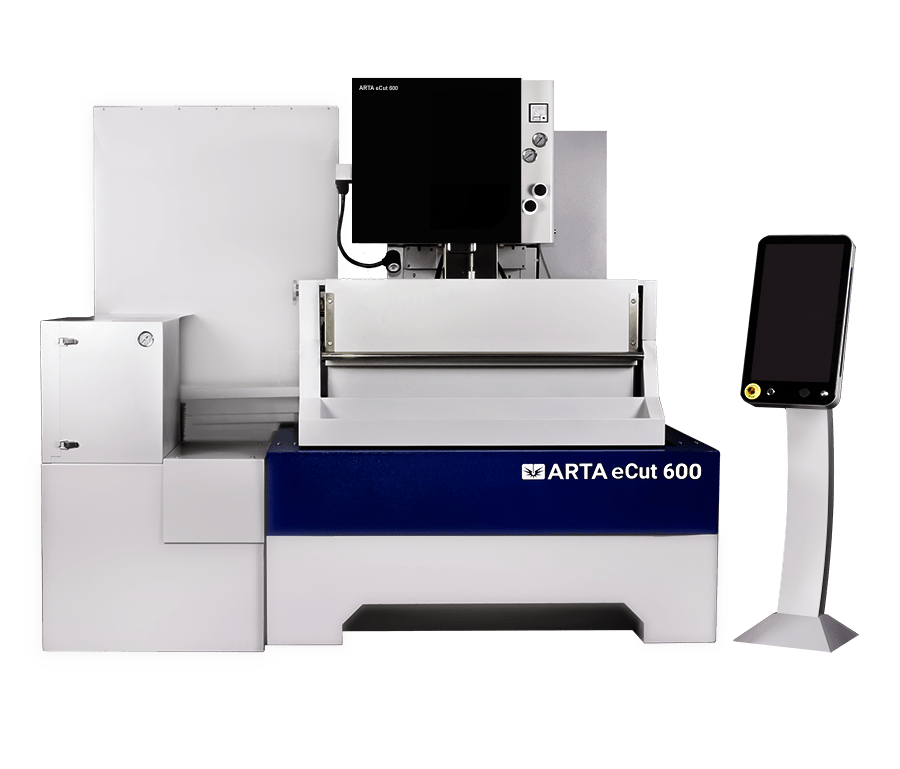

Вырезной станок АРТА eCut 600
Станки серии ARTA eCut 600 (ультрапрецизионный класс) отличает возможность обработки крупногабаритных деталей, наличие системы автозаправки проволоки-электрода, применение линейных двигателей в качестве исполнительных механизмов основных осей, передовой системы управления на базе архитектуры ArtaSkynet. Все это обеспечивает высочайшую точность, повторяемость, производительность изготовления Ваших изделий в течение многих лет эксплуатации.
Жесткая литая станина и базовые элементы конструкции из высококачественного стабилизированного серого чугуна;
Подвижный стол X/ Y с подвижной рабочей ванной и неподвижной колонной на станине;
Линейные двигатели;
“Линейные направляющие прецизионного класса;
по осям U, V, Z: Прецизионная безлюфтовая шлифованная ШВП; серводвигатели
Рабочая ванна с подъемно-опускаемой дверью.
| Производитель |
ООО "НПК "Дельта-Тест", Россия |
|---|---|
| Тип обработки |
электроэрозионная проволочно-вырезная обработка погружного типа (ванна с механизмом подъема-опускания) |
| Габаритный класс модели |
большой |
0
посетителей смотрят этот товар прямо сейчас!
Способы оплаты: Безналичный расчёт
Технические характеристики
Общее
| Количество осей Максимальное значение перемещения в миллиметрах по соответствующим осям: X, Y – обработка по контуру Z – высота заготовки U, V – регулировка наклона проволоки С – поворотный стол |
5-ти осевой |
|---|---|
| (опция) |
(6-ая поворотная опционально) |
| Координатные перемещения X x Y |
600 x 400 мм |
| Координатные перемещения U x V корректировочный стол (наклон электрода) |
100 x 100 мм |
| Высота Z расстояние между нижней и верхней фильерой |
300 мм |
| Повторяемость позиционирования по осям X и Y |
± 0,75 мкм |
| Межэлектродная среда (рабочая жидкость) |
Дистиллированная (деионизованная) вода |
Параметры обработки
| Повторяемость позиционирования по осям X и Y |
± 0,75 мкм |
|---|---|
| Максимальные размеры заготовки (Д x Ш x В) |
1080 x 740 x 250 мм |
| Максимальный вес заготовки |
800 кг |
| Достижимая точность обработки на детали |
± 2,5 мкм |
| Дискретность позиционирования по осям X, Y в управляющей программе (УП) обработки |
0,1 мкм |
| Обрабатываемые материалы |
Стали (любые, в том числе в закаленном состоянии), различные сплавы, цветные металлы, ковар, графит и другие (практически любые токопроводящие и полупроводниковые материалы) |
Параметры проволоки
| Диаметр проволоки |
0,10 – 0,30 мм |
|---|---|
| Тип перемотки проволоки |
классическая односторонняя перемотка проволоки-электрода для прецизионной обработки (не реверсивная, не сверхскоростная) |
| Максимальная производительность по стали |
200 кв. мм/ мин |
| Достижимая шероховатость обработанной поверхности Ra |
0,4 мкм |
Электропитание
| Электропитание |
380 В, 50 Гц |
|---|---|
| Максимальная потребляемая мощность (станок с дополнительным оснащением), не более |
15,0 кВт |
Габаритные размеры
| Габариты (Д x Ш x В) со станцией водоподготовки станочного модуля со встроенной системой ЧПУ-генератором, дополнительным оснащением станцией водоподготовки с встроенным охлаждающим агрегатом |
3000 х 2400 х 2100 мм |
|---|---|
| Масса со станцией водоподготовки станочного модуля со встроенной системой ЧПУ-генератором, в комплектации с дополнительным оснащением станцией водоподготовки (наполненной рабочей жидкостью) с охлаждающим агрегатом |
4 060 кг |
