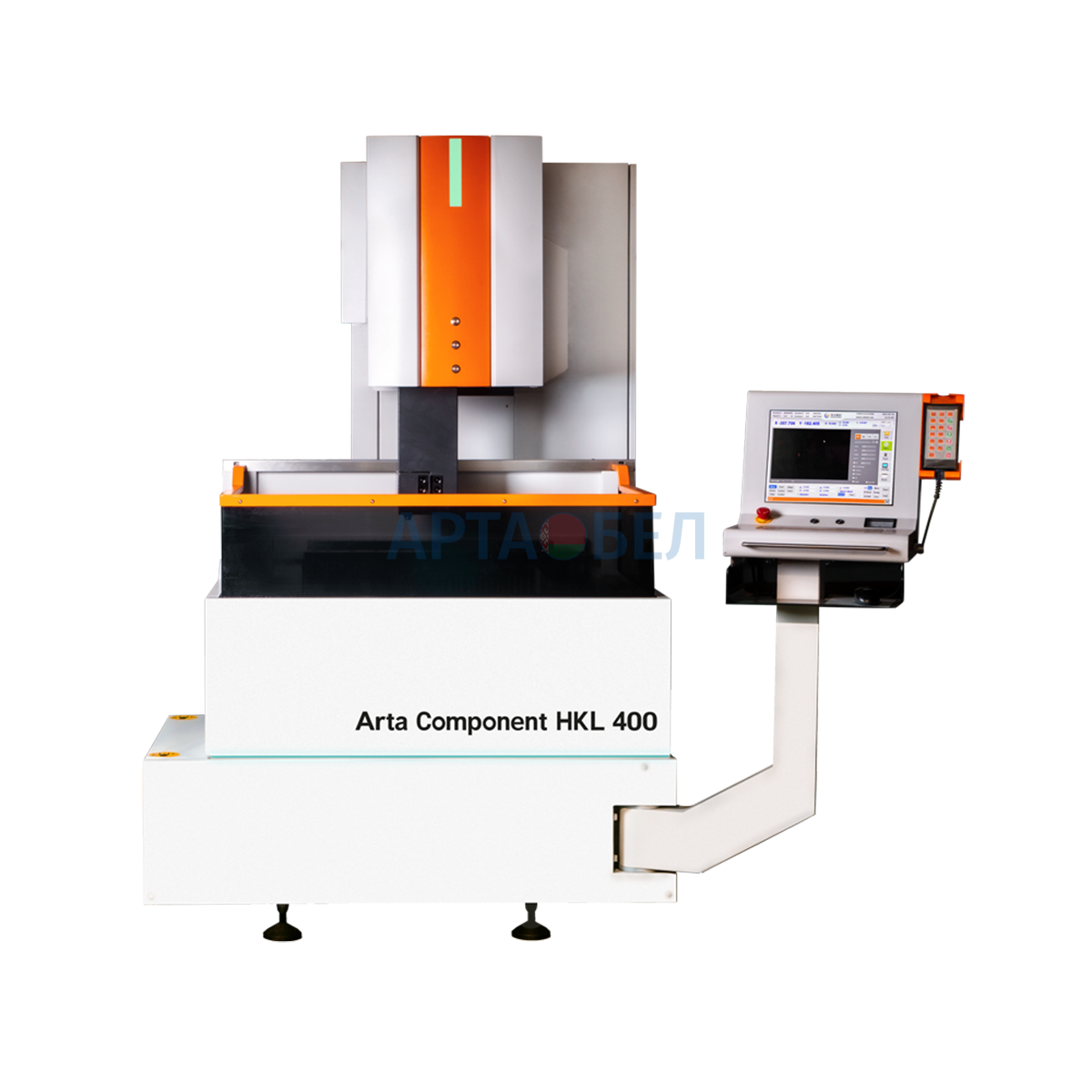

Вырезной станок Arta Component HKL 400
| Производитель |
Arta Сomponent |
|---|---|
| Тип обработки |
электроэрозионная проволочно-вырезная обработка струйного типа с реверсивной перемоткой проволоки-электрода (молибденовая проволока) |
| Классификация серии |
Прецизионный |
0
посетителей смотрят этот товар прямо сейчас!
Способы оплаты: Безналичный расчёт
Технические характеристики
Общее
| Количество осей Максимальное значение перемещения в миллиметрах по соответствующим осям: X, Y – обработка по контуру Z – высота заготовки U, V – регулировка наклона проволоки С – поворотный стол |
5-ти осевой |
|---|---|
| (опция) |
– |
| Координатные перемещения X x Y |
400 x 320 мм |
| Координатные перемещения U x V корректировочный стол (наклон электрода) |
±35 мм |
| Высота Z расстояние между нижней и верхней фильерой |
300 мм |
| Межэлектродная среда (рабочая жидкость) |
Водный раствор |
Параметры обработки
| Максимальные размеры заготовки (Д x Ш x В) |
1000 х 580 x 300 мм |
|---|---|
| Максимальный вес заготовки |
500 кг |
| Достижимая точность обработки на детали |
± 3 мкм |
| Дискретность позиционирования по осям X, Y в управляющей программе (УП) обработки |
0,1 мкм |
| Обрабатываемые материалы |
Стали (любые, в том числе в закаленном состоянии), различные сплавы, цветные металлы, ковар, графит и другие (практически любые токопроводящие и полупроводниковые материалы) |
Параметры проволоки
| Диаметр проволоки |
0,12 – 0,25 мм |
|---|---|
| Тип перемотки проволоки |
реверсивная перемотка проволоки-электрода (молибденовая проволока) |
| Максимальная производительность по стали |
300 кв. мм / мин |
| Достижимая шероховатость обработанной поверхности Ra |
0,5 мкм |
Электропитание
| Электропитание |
380 В, 50 Гц |
|---|---|
| Максимальная потребляемая мощность (станок с дополнительным оснащением), не более |
3 кВт |
Габаритные размеры
| Габариты (Д x Ш x В) станочного модуля со встроенной системой ЧПУ-генератором; базовая комплектация: подключение станка к водопроводной сети предприятия и канализационному сливу |
1350 х 1720 х 2170 мм |
|---|---|
| Масса станочного модуля со встроенной системой ЧПУ-генератором |
2200 кг |
