Основы электроэрозионной обработки
Что это такое?

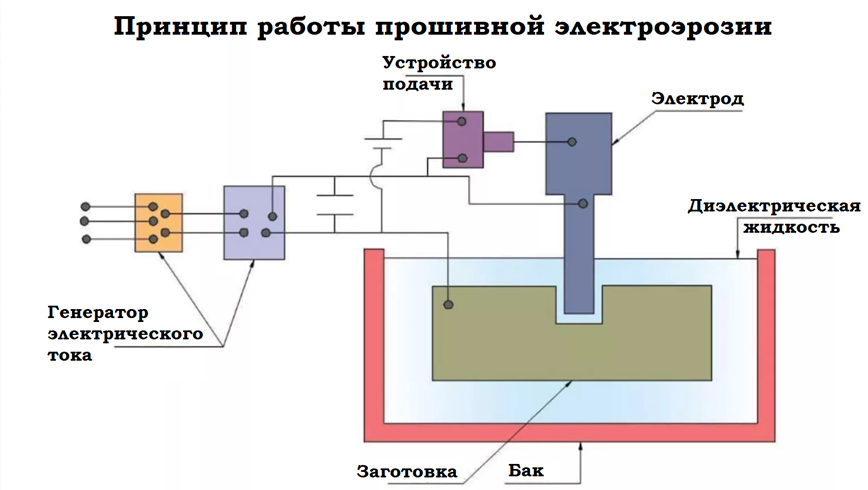

Прошивная электроэрозия — это вид электроэрозионной обработки, при котором электрод-инструмент из графита или меди углубляется в заготовку с помощью контролируемых электрических разрядов, чтобы создать отверстие или сложную геометрическую форму.
Физический процесс электроэрозионной обработки остается таким же, как и при проволочно-вырезной обработке. Однако принцип формообразования детали принципиально другой.
Электрод-инструмент
Электрод-инструмент имеет форму, противоположную той, что нужно получить на готовой детали. Это позволяет получать глухие отверстия сложной геометрической формы, в том числе с острыми внутренними углами. Так же при помощи таких инструментов возможно получить сложный контур поверхности, который невозможно получить другими способами, например, классической механической обработкой.
На координатно-прошивных станках электрод-инструмент чаще всего закрепляется в высокоточный патрон для обеспечения точности базирования и уменьшения времени на смену инструмента.
установлен в высокоточный цанговый патрон
Применение
Электроэрозионные координатно-прошивные станки применяют для обработки материалов высокой твердости, создания сложных форм, где требуется высокая точность и возможность получения деталей с острыми углами, глубокими ребрами и другими сложными элементами.
Инструментальное производство: изготовление пресс-форм, штампов для вырубки и гибки, экструзионных матриц.
Автомобильная промышленность: производство деталей двигателей, топливных форсунок и других сложных элементов.
Медицина: изготовление хирургического инструмента и компонентов для медицинских имплантатов.
Производство электроники и бытовой техники: создание прецизионных деталей и форм для литья пластиковых корпусов.
